Topographie
La fouille détruit ce qu'elle étudie : seul le relevé en garde la trace exacte. Encore faut-il rattacher chaque vestige à un même cadre de mesure, faute de quoi les plans et les coupes ne se recoupent plus. C'est tout l'enjeu de la topographie de fouille : positionner, niveler et orienter les structures pour que l'enregistrement reste cohérent du premier décapage au rapport. PLANETARCHEO réunit ici les instruments qui établissent ce cadre géométrique, de l'implantation d'un carroyage au report altimétrique des couches, en passant par l'aplomb d'une coupe et le tracé des plans sur le terrain. Bien choisis, ils conditionnent la précision et la fiabilité de toute la documentation produite sur le chantier.
18 produits 3 marques Les instruments de relevé pour l'archéologie
Le guide du rayon
Les instruments de relevé pour l'archéologie
La topographie donne au chantier son cadre de mesure : implanter un carroyage, niveler une surface, relever la position et l'altitude des vestiges. PLANETARCHEO regroupe ici les familles d'instruments qui couvrent ces opérations, du nivellement à l'orientation.
Niveler et viser

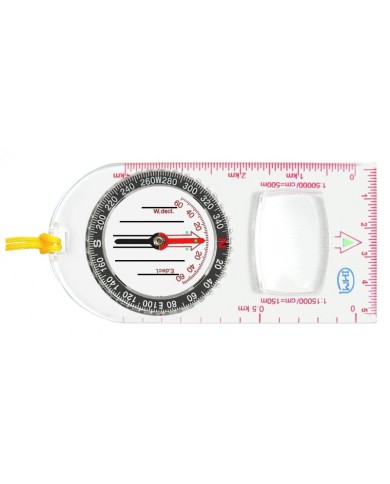

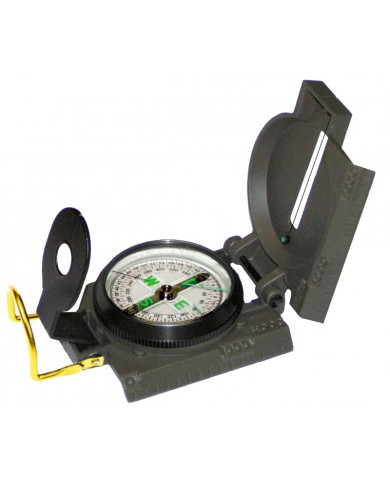

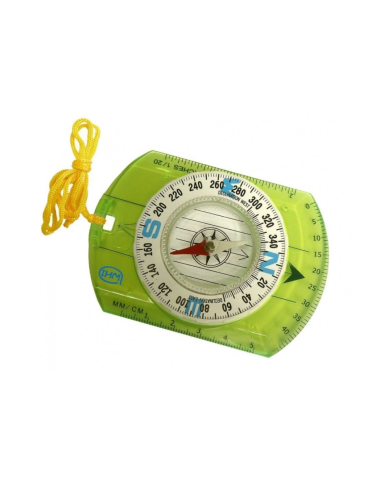

Les niveaux et théodolites, les mires et les nivelles servent à établir un plan de référence et à reporter les altitudes des couches et des structures. Les boussoles donnent l'orientation, utile pour caler un relevé et reporter les azimuts.
Implanter et aplomber

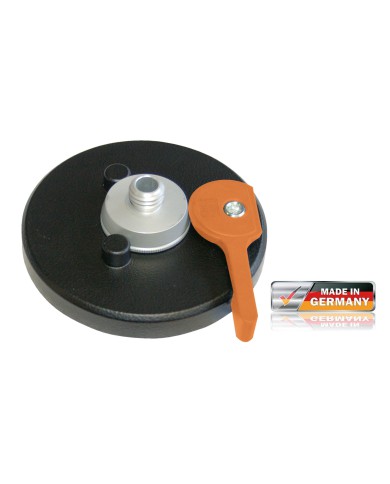

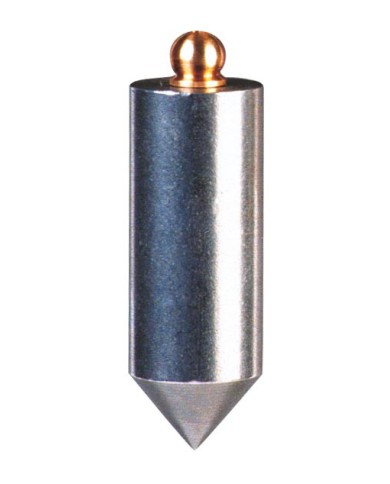

Les plombs et fils matérialisent la verticale pour aplomber une coupe ou un point de relevé. Les piquets de repérage en bois et les accessoires topographiques aident à matérialiser les points d'implantation sur le terrain.
Dessiner et stabiliser
Les supports pour dessin et relevés facilitent le tracé des plans et des coupes sur le terrain, tandis que les trépieds pour lunette de chantier offrent une assise stable aux instruments de visée. Sur ce point, la stabilité fait souvent la différence : un appui ferme évite les écarts de lecture et les reprises, surtout par vent ou sur sol meuble.
Choisir selon la précision attendue
Le niveau d'exigence dépend de l'opération. Un diagnostic se contente parfois d'un relevé rapide et d'un calage approché, là où une fouille fine réclame des altitudes au centimètre et une orientation soignée. Adapter ses instruments à cette exigence évite à la fois de sur-équiper une opération légère et de manquer de précision sur un chantier qui en demande.
Questions fréquentes
Quels instruments pour relever une coupe ?
Un niveau et une mire pour les altitudes, un plomb et fil pour l'aplomb, un support de relevé pour le dessin.
Comment matérialiser un point sur le terrain ?
Les piquets de repérage en bois et les accessoires topographiques servent à marquer durablement les points d'implantation.
Mire télescopique en aluminium ou mire pliante en bois ?

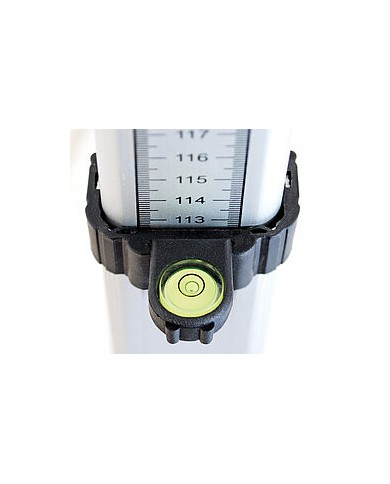

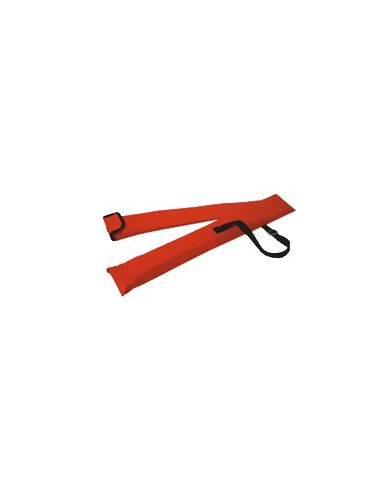

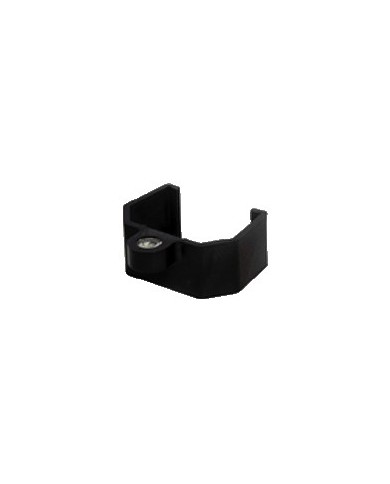

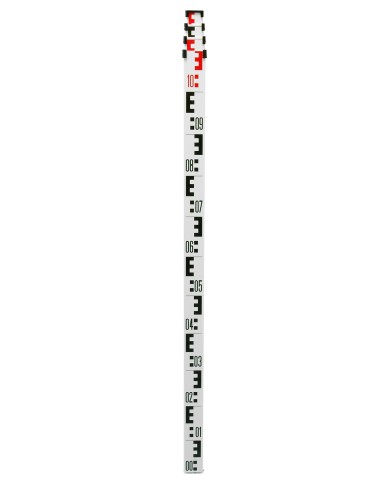

La mire télescopique en aluminium est légère, se règle en hauteur et se range repliée dans un étui : c'est la plus pratique à transporter d'un secteur à l'autre. Ses éléments coulissants craignent en revanche la terre et le sable, à nettoyer avant de la replier. La mire pliante en bois n'a pas de coulisse et supporte mieux un usage salissant. Dans les deux cas, une nivelle sphérique fixée sur la mire aide à la tenir verticale : penchée, elle donne une lecture faussée.
Plomb à plaquette ou plomb toupie : lequel choisir ?

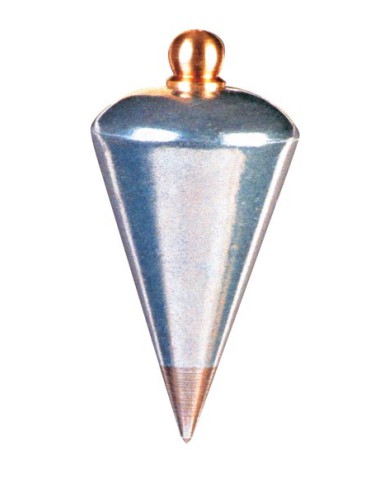

Ils ne répondent pas au même geste. Le plomb à plaquette sert à contrôler l'aplomb d'une paroi : on appuie la plaquette contre la coupe et le plomb doit l'effleurer sur toute la hauteur. Le plomb toupie, à pointe fine, reporte un point au sol avec précision, sous un repère tendu ou sous un instrument. Plus il est lourd, moins il oscille au vent. Un cordon de rechange évite d'improviser avec une ficelle qui vrille.
Comment protéger ses relevés de terrain sur le chantier ?

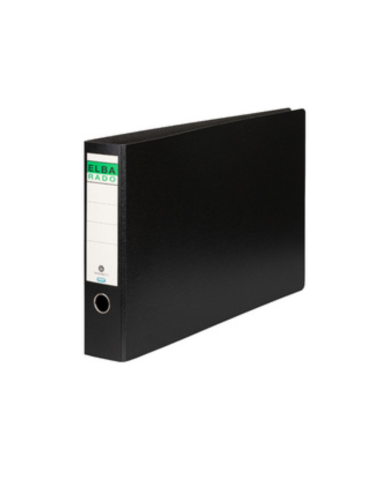

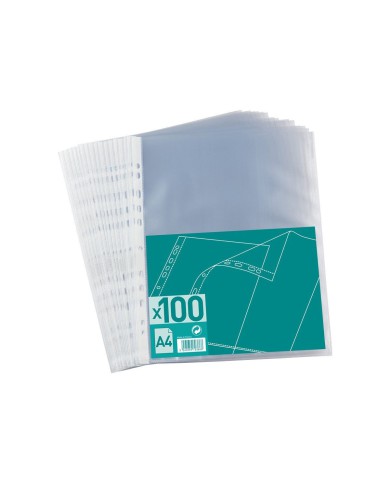

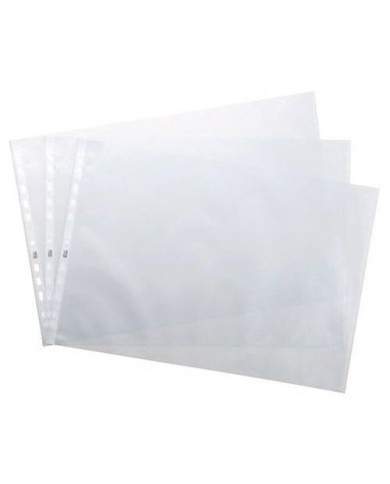

Les minutes de relevé souffrent de l'humidité, de la terre et des manipulations. Glissées dans des pochettes perforées en polypropylène, elles restent lisibles et se rangent dans un classeur sans être pliées. Pour les plans et coupes au format A3 paysage, des pochettes à l'italienne et un classeur à dos large évitent de rouler ou de plier les feuilles. On classe par secteur ou par sondage, pour retrouver une minute sans tout ressortir sous la pluie.
Spécialiste du matériel d'archéologie depuis 2009, PLANETARCHEO sélectionne des instruments de topographie adaptés au relevé de chantier. Notre équipe vous conseille sur le matériel selon vos besoins de précision.
